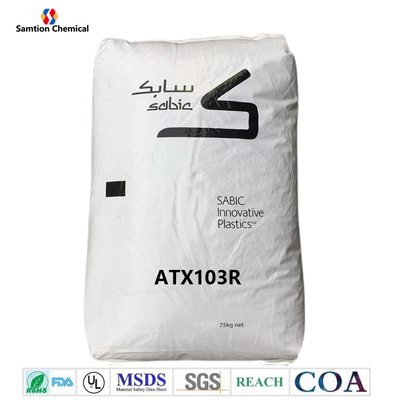

SaabischeDer letzte Die Bezeichnung "ATX103R"Harz ist30% Glasfaser gefüllt, hochfließende Polyimidmischung mit innerer Schimmelfreigabe.
| Typische Eigenschaften(1) | |||
| Mechanische | Wert | Einheit | Standards |
| Zugspannung, yld, Typ I, 5 mm/min | 132 | MPa | ASTM D 638 |
| Zugspannung, brk, Typ I, 5 mm/min | 132 | MPa | ASTM D 638 |
| Zugspannung, yld, Typ I, 5 mm/min | 2.7 | % | ASTM D 638 |
| Zugspannung, brk, Typ I, 5 mm/min | 2.7 | % | ASTM D 638 |
| Zugmodul, 5 mm/min | 8970 | MPa | ASTM D 638 |
| Flexuralstress, yld, 1,3 mm/min, Spannweite von 50 mm | 203 | MPa | ASTM D 790 |
| Flexural Modulus, 1,3 mm/min, Spannweite 50 mm | 8270 | MPa | ASTM D 790 |
| Zugspannung, Leistung, 5 mm/min | 132 | MPa | ISO 527 |
| Zugspannung, Bruch, 5 mm/min | 132 | MPa | ISO 527 |
| Zugspannung, Ausbeute, 5 mm/min | 2.5 | % | ISO 527 |
| Zugspannung, Bruch, 5 mm/min | 2.5 | % | ISO 527 |
| Zugmodul, 1 mm/min | 8920 | MPa | ISO 527 |
| Flexuralbelastung, Leistung, 2 mm/min | 207 | MPa | ISO 178 |
| Flexural Modulus, 2 mm/min | 8290 | MPa | ISO 178 |
| Wirkung | Wert | Einheit | Standards |
| Izod Impact, nicht gekennzeichnet, 23°C | 908 | J/m | ASTM D 4812 |
| Izod Impact, mit Kerbe, 23°C | 144 | J/m | ASTM D 256 |
| Gesamte Energie des Instrumenteneinschlages, 23°C | 21 | J | ASTM D 3763 |
| Izod Impact, nicht gekennzeichnet 80*10*4 +23°C | 58 | KJ/m2 | ISO 180/1U |
| Izod-Einschlag, nicht gekennzeichnet 80*10*4 -30°C | 52 | KJ/m2 | ISO 180/1U |
| Izod Impact, mit 80*10*4 +23°C geprägt | 9 | KJ/m2 | ISO 180/1A |
| Izod-Einschlag, mit 80*10*4 -30°C | 8 | KJ/m2 | ISO 180/1A |
| Charpy 23°C, V-Kegel Rand 80*10*4 sp=62mm | 9 | KJ/m2 | ISO 179/1eA |
| Schärfe -30°C, V-Kegel Edgew 80*10*4 sp=62mm | 9 | KJ/m2 | ISO 179/1eA |
| Schärfe 23°C, Schnittgrenze 80*10*4 sp=62mm | 60 | KJ/m2 | ISO 179/1eU |
| -30°C, nicht gekennzeichnet 80*10*4 sp=62mm | 62 | KJ/m2 | ISO 179/1eU |
| Wärme | Wert | Einheit | Standards |
| Vicat Weichungstemperatur, Schnelligkeit B/50 | 180 | °C | ASTM D 1525 |
| HDT, 0,45 MPa, 3,2 mm, nicht gerieben | 170 | °C | ASTM D 648 |
| HDT, 1,82 MPa, 3,2 mm, nicht gerieben | 161 | °C | ASTM D 648 |
| HDT, 0,45 MPa, 6,4 mm, nicht gerieben | 174 | °C | ASTM D 648 |
| HDT, 1,82 MPa, 6,4 mm, nicht gerieben | 165 | °C | ASTM D 648 |
| CTE, -40°C bis 150°C, Durchfluss | 2.1E-05 | 1/°C | ASTM E 831 |
| CTE, -40°C bis 150°C, xFlow | 6.3E-05 | 1/°C | ASTM E 831 |
| CTE, 23°C bis 150°C, Durchfluss | 2.1E-05 | 1/°C | ISO 11359-2 |
| CTE, 23°C bis 150°C, xFlow | 6.3E-05 | 1/°C | ISO 11359-2 |
| Kugeldruckprüfung, 125°C +/- 2°C | Passes | - | IEC 60695-10-2 |
| Vicat Weichungstemperatur, Schnelligkeit B/50 | 176 | °C | ISO 306 |
| Vicat Weichungstemperatur, Schnitt B/120 | 177 | °C | ISO 306 |
| HDT/Bf, 0,45 MPa Flatw 80*10*4 sp=64mm | 162 | °C | ISO 75/Bf |
| HDT/Af, 1,8 MPa Flatw 80*10*4 sp=64mm | 158 | °C | ISO 75/Af |
| FISISCISCH | Wert | Einheit | Standards |
| Spezifische Schwerkraft | 1.45 | - | ASTM D 792 |
| Schimmelschrumpfung auf der Zugstange, Durchfluss (2) | 0.2 zu 0.4 | % | S-Plastics-Methode |
| Schimmelschrumpfung, Durchfluss, 3,2 mm | 0.2 zu 0.4 | % | S-Plastics-Methode |
| Schimmelschrumpfung, xflow, 3,2 mm | 0.3 zu 0.5 | % | S-Plastics-Methode |
| Schmelzstrom, 337°C/6,6 kgf | 60 | g/10 min | ASTM D 1238 |
| Dichte | 1.45 | G/cm3 | ISO 1183 |
| Wasserabsorption (23°C/Sat) | 0.35 | % | ISO 62 |
| Feuchtigkeitsabsorption (23°C / 50% RH) | 0.12 | % | ISO 62 |
| Schmelzvolumen, MVR bei 360°C/5,0 kg | 40 | cm3/10 min | ISO 1133 |
| Elektrotechnik | Wert | Einheit | Standards |
| Volumenwiderstand | 1.2E+16 | Ohm-cm | IEC 60093 |
| Oberflächenwiderstand, ROA | 2.8E+13 | Ohm. | IEC 60093 |
| Dielektrische Festigkeit, in Öl, 1,6 mm | 22 | KV/mm | IEC 60243-1 |
| Verlustfaktor, 50/60 Hz | 0.0041 | - | IEC 60250 |
| Dissipationsfaktor, 1 kHz | 0.0062 | - | IEC 60250 |
| Verlustfaktor, 1 MHz | 0.0116 | - | IEC 60250 |
| Vergleichsverfolgungsindex | 125 | V | IEC 60112 |
| Vergleichsverfolgungsindex, M | 125 | V | IEC 60112 |
| CHARAKTERISTIKEN der Flamme | Wert | Einheit | Standards |
| UL anerkannt, Flammenklasse 94V-0 (3) | 1.5 | mm | UL 94 |
| UL anerkannt, 94-5VA (3) | 3 | mm | UL 94 |
| Quelle GMD, zuletzt aktualisiert: 03/12/2004 | |||
| Parameter | ||
| Spritzgießerei | Wert | Einheit |
| Trocknungstemperatur | 135 | °C |
| Trocknungszeit | 4 - 6 | Stunden |
| Trocknungszeit (kumulativ) | 12 | Stunden |
| Höchstfeuchtigkeitsgehalt | 0.02 | % |
| Schmelztemperatur | 330 - 355 | °C |
| Temperatur der Düse | 325 - 350 | °C |
| Temperatur vorne in Zone 3 | 330 - 355 | °C |
| Mittlere - Zone 2 Temperatur | 320 - 345 | °C |
| Rückseite - Zone 1 Temperatur | 310 - 330 | °C |
| Schimmeltemperatur | 95 - 135 | °C |
| Rückendruck | 0.3 zu 0.7 | MPa |
| Schraubgeschwindigkeit | 40 - 70 | Umdrehungen pro Minute |
| Schuss auf Zylindergröße | 40 bis 60 | % |
| Ablufttiefe | 0.025 - 0.076 | mm |
| Quelle GMD, zuletzt aktualisiert: 03/12/2004 | ||
|
Weitere Informationen finden Sie im Datenblatt |
|
 |
S-Plastics Ultem ATX103R.pdf |
|
